FZ4曾从单核处理发展至双核处理，现在则凭借以多核、多线程远行为特点的四核处理器在进化过程中又前进了一步。对处理流程的并行执行将自动计算，以根据处理器负载实现对任务的最佳分配，从而获得同类中最快处理速度。采用突飞猛进的Intel^®处理器。性能通过与处理器相得益彰的独创软件结构得以最大化。

专为四核处理器而设计的软件自动确定更快的处理方案。即是对于为系统带来较大负载的高分辨率照相机和检索处理，也已实现最高的速度。

自动确定将图像输入到结果输出的时间最小化的最佳处理方案，以执行并行处理。

多核处理分配处理任务，以提高即使单个处理的速度。对于高分辨图像，其效果尤为明显。

即使节拍时间优先，仍可在节拍时间影响有限的条件下处理高分辨率和真彩图像。我们可帮助您提高颜色和分辨率这两方面的质量。

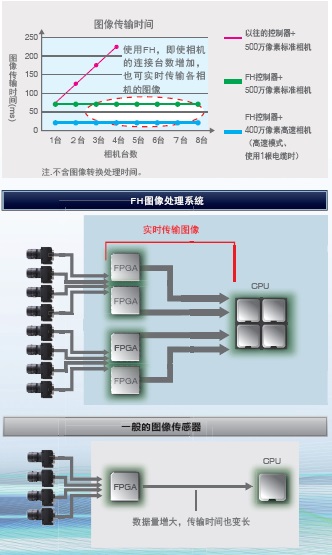

每个照相机均有其存储图像数据的图像缓冲区，它与测量结果处理用主存储器分开。这样，即使主存储器正在处理测量数据，也可连接高速采集32帧图像。

* 可采集的图像数量取决于其连接的控制器和照相机。有关详情，请参见用户手册。

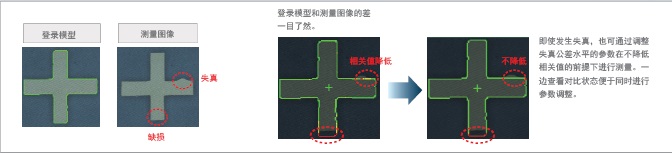

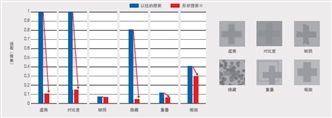

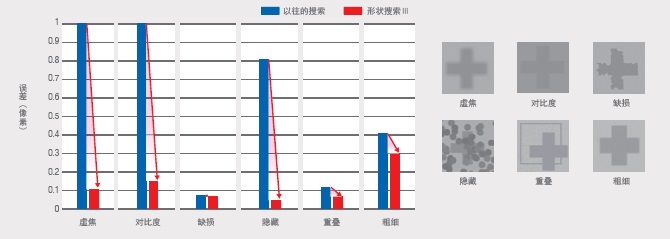

寻找图像图形的技术是形成图像传感的基础。FZ4采用形状检索II技术，一项聚焦轮廓信息的新型处理技术。即使重叠图像、倾斜和变形，也能确保识别图像图形的精度以及处理高分辨率图像的速度。

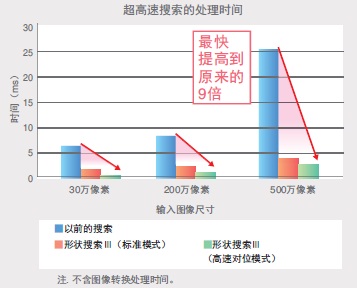

在以前的检索过程中，如果工件旋转，或者如果图像的分辨率提高，则处理时间将显著增加。采用形状检索II技术，360°旋转或者提高分辨率时也不会明显推迟处理时间。可缩短产距时间，并且增加检查项目，以便提高质量。

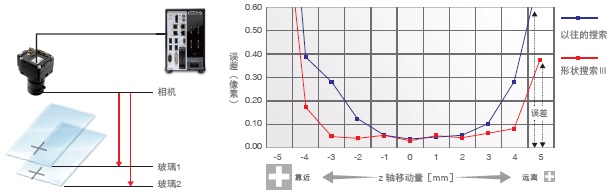

在找到工件的大体位置和方向后，边缘各点的位置信息将帮助找到准确的位置和方向。利用边缘点位置而不是图像密度信息检测位置，其精度将高于通常的检索方式

检测的性能、速度和稳定性意味着无需调节具体的参数设定。可快速实现最佳设定，并且将由于尝试提高性能或工人差异所导致的设定错误最小化。

无程序设计、简易现场操作的独有菜单以及触摸面板。

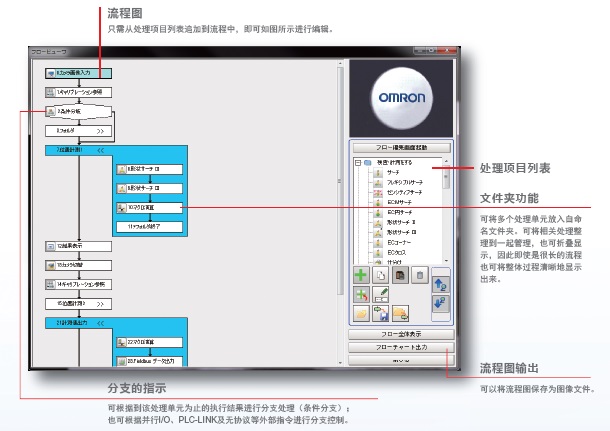

即使较长、复杂的处理流程也基本可有任何人通过简单的操作步骤轻松设置。

平板HMI近年的流行说明屏幕上功能的直接操作以及检查位置的直观可视化有助于提高效率。
FZ菜单的触摸操作不仅在设计工作，而且也在日常操作所需的程序领域获得赞誉。

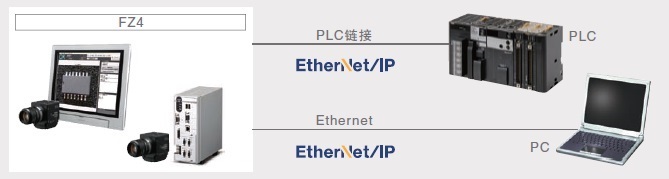

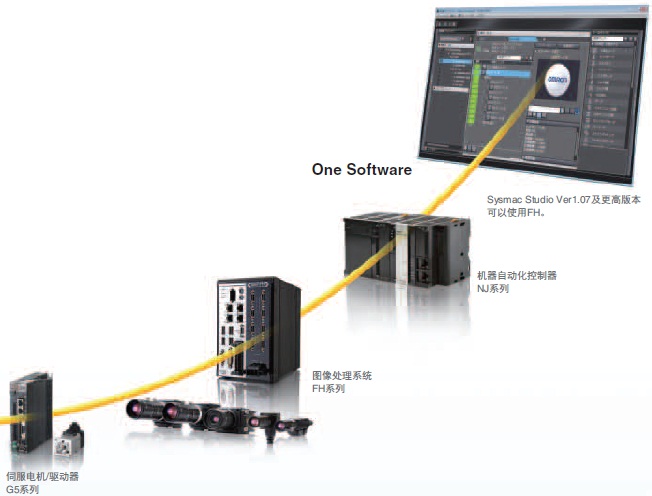

可无缝连接如PLC、计算机、致动器等外部设备甚至更多。
与主机的高速通信可实现较大范围的操作和管理。

加入PLC链接功能，以降低梯形编程的工作量，以及提高串行通信和标准Ethernet的设计效率。

EtherNet/IP 是一种在世界各地工厂中广泛应用的通信协议。可轻松连接 OMRON PLC或支持 EtherNet/IP 的任何其他供应商设备，以便进行高速通信。

提供便捷的监控功能，以便观察是否正确建立通信，以及配线是否正确。启动系统时的确认以及通信故障排除期间的分析顺利进行。

连接网络硬盘驱动器或网络计算机让操作的范围更广。可长期记录测量图形，或者在计算机上执行校验和调节而无需停止视觉传感器。

可在网路HDD中存储NG图像，以便每天在计算机上检查NG图像，而不会降低检查性能。或者可在计算机上启动仿真软件，以重新测量及分析NG图像。

不间断调节功能可更改控制器的设定而无需停止生产线。通过远程操作，无需到达现场便可执行操作。

用户向设计人员发送图像数据、设定数据和参数设定。设计人员可利用计算机上的仿真软件检查情况，以及更改仿真软件上的设定。修改的场景数据可返回用户以及加载到系统，以完成调节。这样可进行顺利的修改，而无需设计人员造访现场。

基于要检查的图像，可在一台熟悉的计算机上对仿真软件进行设定。场景数据将发送用户，以便轻松添加新的设定。

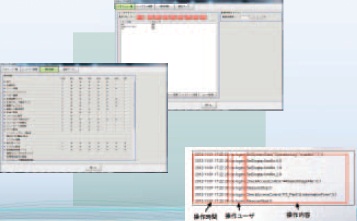

通过CSV文件可轻松了解参数设定。另外，可轻松更改任何设定。如果保存标准设定，则通过比较数据发现差异，可轻松找出不正确的设定更改。可将CSV文件附加到邮件并将其上传到视觉传感器，从而即便在远程故障排除时，可也进行轻松的调节。

可在一台计算机上检查多个FZ4的状态以及调节其设定，。
这便于启动系统时有效调节照相机的图像，以及应用测试调节结果。

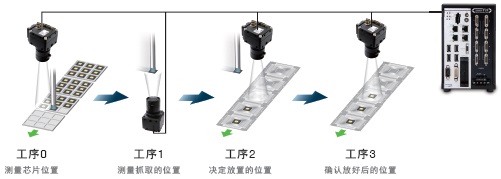

应用示例1：从一个位置操作若干FZ4

对设定必须用尽量多的图像校验。利用欧姆龙的FZ4，只需点击一次即可对许多图像进行连续的测量。

发生缺陷时，连续测量将自动停止。
一旦测量停止，可立即选择下一个操作过程，以实现高效的测试和校验。

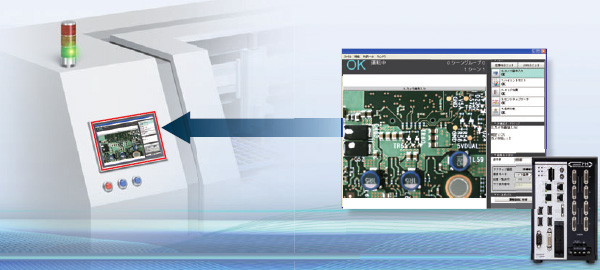

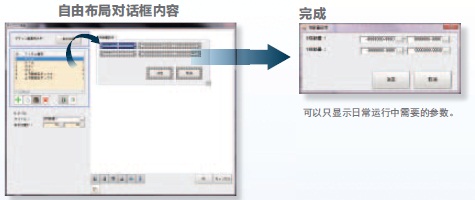

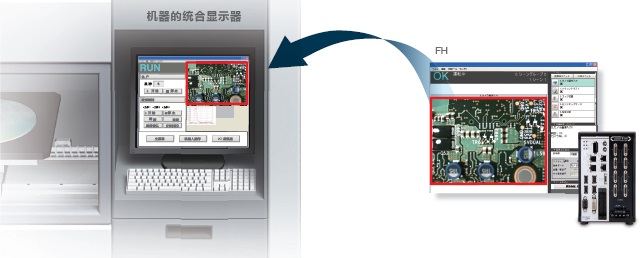

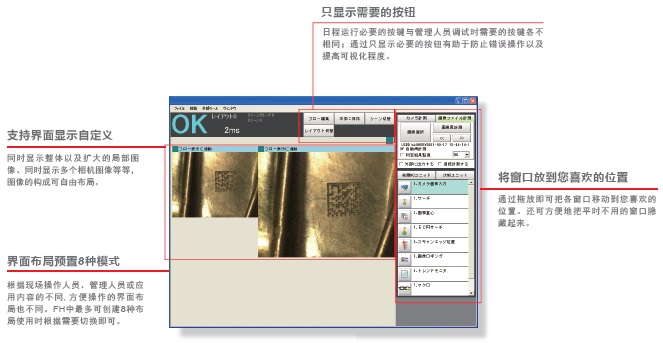

可根据检查或现场条件轻松自定义操作屏幕。这样有助于防止由操作错误或测量失效导致的停工。另外还有对无法预期的问题进行故障排除的许多自定义功能。

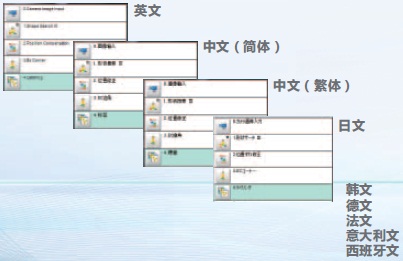

可用英语进行设定，然后将显示语言切换为中文或日语。显示最合适应用国家工人的语言。

现已增添新的功能性，从而可将场景组之内的共享数据用作测量流程的常数和变量。利用共享的数据，可以多种方式使用测量流程，包括标准值、条件分支标志和计数器。

设置如许多不同模型检查所需的数据等复杂场景数据时，可统一管理检查用重要的判定值，以便于对其管理以及以后调节。
此外，如果提前将对于检查性能至关重要（并且通常仅设计人员知晓）的设定作为用户数据隔离，则可澄清需要调节的位置以便用户轻松进行调节。

用户数据可用作可在检查流程中读取及写入的变量。还可用于检查工件计数或NG工件计数失败率，并且在屏幕上将其显示，这样可随时检查生产率。

所要做的只是在检查流程中设定一个用户数据处理项目。

设定为用户数据的数据在不同场景中用作共享的常数和变量。

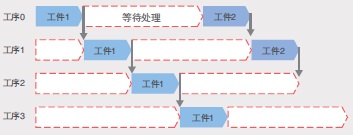

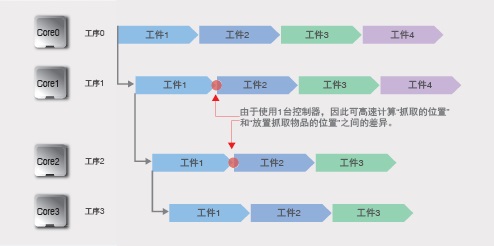

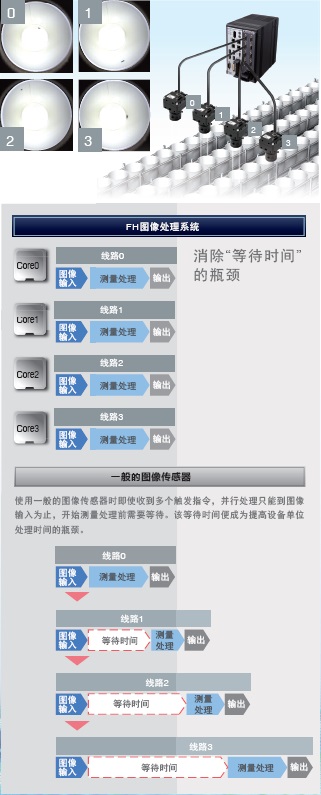

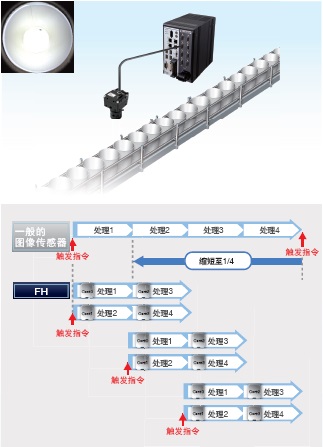

通过四核处理器，两条线的不同触发可输入一个控制器，以并行但独立处理两个场景。即使一条线停止，因两条线相互完全独立，所以两条线相互完全独立，所以另一条线将继续运行。

四核处理器的并行处理不仅将测量加速，而且它还可进行测量和调节的并行处理。自动分配的四核处理器意味着进行调节时不会推迟测量。

可以结构化的方式显示图表，说明记录图像的同时测量的结果。这样可更快速找出特定NG的原因。还可在更改特定设定之后重新测量所有图像，以检查新设定的可靠性。调节与故障排除从未如此快速、简单且可靠。

四核处理器还可将测量与记录完全并行执行，从而实现与高容量硬盘（3百万兆）的高速连接。可保存高速线的所有图像，这在以前不可能实现。*1 而且通过分析保存的全部图像的趋势，可快速区分NG情形并制定应对措施。

*1 所有图像可按以下条件保存：
• 30万像素照相机x1个单元。测量时间：33 ms
• 使用3百万兆HDD时可将图像连续保存约一周（基于每日8小时运行的情形）

由于测量期间无法记录，用户不得不选择测量或记录。
因此，并非所有图像均可保存，或者根据测量触发间隔，图像输入触发不得不延迟。

测量和图像记录可完全并行处理。因此，可保存全部图像。

保存的全部图像可用于趋势分析，以便为新产品或采用新的制造方法的生产线快速确定适当的制造方法。

影响
•发生NG时，可快速找出原因并采取补救措施。
• 保存全部图像将促成更高效的可追溯性控制。

现在为操作分析保存测量图像将更加便利例如可区分NG情形以及记录测量结果。因此可让设置工作更为高效并有助于提高生产量。

可在计算机上轻松查看图像或其附加到报告。对于BMP文件，可在FZ4上对其重新测量。

通过限制保存的区域，文件大小将更小，这样可记录更多的文件。

可同时保存实际测量的过滤图像，以及直接从照相机获取的原始图像。因此可判断NG是由输入图像还是过滤设定引起的。
